CADWORX & Analysis Solution
이전에는 달성할 수 없었던 도전적이고 복잡한 프로젝트를 수행하는데 있어서
고객에게 가장 쉬운 방법으로 탁월한 성과를 낼 수 있도록 기회를 가져다 줍니다.

CADWorx 통합적이고 사용하기 쉬운 3D 플랜트 설계 도구

CADWorx Plant Professional은 객체에 다양한 DATA를 포함한 Intelligent 3D 플랜트
모델을 빠르고 쉽게 생성 할 수 있습니다. CADWorx로 생성된 모델들은 CAD 기반이므로, 비교할 수 없는 유연함과 협업성을 제공합니다.

CADWorx Plant Professional은 완전한 플랜트 3D 모델 설계를 위해 P&ID(Basic),
Equipment, Structure, Design Review(Basic) 모듈을 포함하고 있어서 원활한 3D
모델링이 가능합니다. 또한, HVAC, Cable Tray 모듈이 포함되어 있어 사각형, 원 등의
2차원 도형을 3D Duct 및 Cable Tray로 전환하여 쉽게 모델링 할 수 있습니다.

CADWorx Plant Professional은 세계에서 가장 널리 사용되는 배관응력 해석 솔루션인
CAESAR II와 양방향 연동 기능을 제공합니다. 또한 압력용기 해석 솔루션인 PV Elite와도
양방향 연동 기능을 통해 3D 모델링을 공유 할 수 있습니다.

자세히 보기 +

CAESAR II 배관응력해석 솔루션의 업계표준

Intergraph CAESAR II는 자중, 내압, 열응력, 바람, 지진 등의 응력(Stress)에서
배관계의 안정성을 검토하는 가장 정확하고 빠르며 효율적인 솔루션입니다.
또한, 광범위한 Code 를 지원하고 있으며 세계적으로 가장 많이 사용되고 있는 업계 표준의 배관응력해석(Piping Stress Analysis) 솔루션입니다.

CAESAR II는 최신의 Code의 사용하여 Static, Dynamic 해석이 가능하고 특수 재질 및
새로운 재질에 대한 해석도 가능합니다. 이외 배관응력해석에 필요한 다양한 기능을
포함하여 적은 시간으로 더 많은 일과 정확한 결과를 얻을 수 있습니다.

자세히 보기 +

PV Elite 기기 안정성을 검토하는 가장 정확하고 빠른 솔루션

PV Elite는 Vessel 및 Heat Exchanger 설계, 해석 및 평가를 위한 완전한 솔루션입니다.
사용자가 Equipment 설계를 할 때 매우 극단적인 환경에서의 사용을 감안하여 빠르고,
정확하고, 경제적으로 수행할 수 있습니다.

PV Elite는 배우기 쉽고 프로젝트를 빠르게 진행할 수 있는 사용자 친화적인
소프트웨어입니다. Vessel 설계를 위한 신속하고 다루기 쉬운 솔루션으로 기존 용기의
평가 및 재 비율, 서비스 해석을 위한 적합성을 포함하고 있습니다.

자세히 보기 +

GT STRUDL

GT STRUDL®은 1966 년 건설 및 엔지니어링 분야의 소프트웨어 필요성이 인식되면서
미국 정부의 지원을 받아 M.I.T. 공대에서 ICES-STRUDL 이란 이름으로 최초 개발되었으며, 현재 조지아 공대(Georgia Institute of Technology)에서 1975 년에 개발권을 이어 받아 지속적으로 기능을 보완, 수정, 개발하고 있는 프로그램입니다.

주요 적용분야로는 강구조 및 철근콘크리트 구조 , 정/동적 해석분야 , 선형 및
비선형 분야뿐만 아니라 해양구조물의 해석 및 설계 등을 포함하고 있습니다. 사용자는
다양하고 강력한 기능을 통하여 정확하고 신뢰성 있는 정보를 제공받을 수 있습니다.

자세히 보기 +

TANK Welded Oil Storage Tank의 쉽고 빠른 설계 및 해석

TANK는 API-650 의 Oil Storage Tank 설계, 해석을 위한 종합 솔루션입니다. TANK는
다양한 Roof Type의 Oil Storage Tank 설계가 가능하며 직관적이고 사용자 친화적인
소프트웨어입니다.

TANK는 유지보수를 고려한 Shell & Bottom Plate의 두께 및 Supported Cone Roof의 해석 기능을 제공합니다. 또한, Tank의 안전성에 영향을 주는 자중, 내압, 침하, 지진 및
바람 등의 Factor값을 제공합니다.

자세히 보기 +

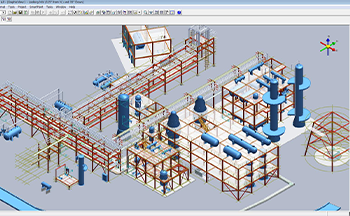

Smart 3D

Intergraph Smart 3D는 플랜트, 해양, 조선, 철 금속 및 광산업에 맞게 제작된 세계 최초의 유일한 차세대 종합 3D 설계 솔루션입니다. 실시간 동시 설계, 규칙, 관계 및 자동화를
활용하는 혁신적 엔지니어링 접근법을 채택하고 있습니다.

업계 표준 데이터 베이스 기술인 SQL 또는 Oracle을 사용함으로써 데이터 중심의 플랜트
모델링 환경을 구축합니다. 완벽한 Plant 3D 모델 설계를 위한 Equipment, Structure,
Pipe, electrical cable tray, HVAC ducting를 제공합니다.

Intergraph Smart 3D는 기업의 신규 및 기존 설계 관련 정보를 저장 할 수 있으며 이는
향후 프로젝트에서 재사용함으로써 경쟁력을 높일 수 있습니다. 또한, 타 3D Modeling
솔루션과 높은 협업 성을 제공함으로써 사용자는 다양한 솔루션에서 작업한 결과물을
하나의 모델링으로 통합 할 수 있습니다.

PIPE STRESS

PIPESTRESS는 원자력 산업에서 널리 사용되고 있는 배관응력해석 솔루션으로 스위스
회사인 DST에서 40년 이상 개발 및 운영해온 제품입니다. 30개국 400개 이상의
엔지니어링사에 의해 50개 이상의 원자력 발전소의 배관 분석에 사용되었으며, 고급 그래픽 전처리 및 후처리 프로세서인 Editpipe와 통합되어 "PepS"라는 이름으로 판매되고
있습니다.

2017년 HexagonPPM에서 인수하여 소프트웨어 포트폴리오를 확장함으로써
고객에게 더 큰 생산성을 제공합니다. PIPESTRESS는 CAESAR II Neutral File을 읽고
분석할 수 있습니다.

BricsCAD

BricsCAD(브릭스캐드) 는 기존의 DWG포맷을 읽고 수정할 수 있는, AutoCAD® 와 완벽한 호환성을 제공하고 있습니다.
BricsCAD(브릭스캐드)의 인터페이스는 별도의 교육 없이도 기존의 CAD 사용자라면 누구나 쉽고 빠르게 업무적용이 가능하여 사용자들 사이에서 매우 선호도가 높습니다.
BricsCAD(브릭스캐드)는 AutoCAD 대안 프로그램입니다.

안정적, 호환성, 빠른 속도, 유연한 라이선스 정책, 가격경쟁력까지 모두 갖춘 BrcisCAD
지금 바로 30일 무료 체험을 시작해보시길 바랍니다.

자세히 보기 + 30일 체험판 다운로드

Hexagon Spoolgen® 빠르고 정확한 SPOOL(스풀)과 ISOMETRIC(아이소메트릭) 구축

Hexagon Spoolgen®은 프로젝트의 세부 엔지니어링 단계에서 생성된 설계로부터 제작 및 시공을 위한 배관 아이소메트릭 도면을 생성할 수 있는 검증된 산업용 애플리케이션입니다.
현장 용접 위치와 같은 추가 정보를 추가하고 원본 도면과 동일한 소스에서 새 도면 및 보고서를 생성할 수 있습니다.

Spoolgen은 자동 배관 이소메트릭 생성을 위한 산업 표준 소프트웨어인 Isogen®에 기반을 두고 있습니다. Isogen®은 세계 각 지역의 모든 규모의 공장 공학 프로젝트에서 성공적으로 사용된 산업 표준 소프트웨어입니다.

Spoolgen은 빠른 투자 수익을 제공하고 사용이 간편하며 최소한의 교육만 필요합니다.

이를 통해 다음 항목이 크게 감소합니다.

• 노동 시간
• 제작 비용
• 프로젝트 일정
• 재작업
• 배관 설치 중 오류
• 폐기물

데이터 일관성을 통해 오류 제거 및 재작업

배관 데이터는 일반적으로 IDF 또는 PCF 파일(EPC 설계 시스템에서 생성된 Isogen 입력 파일)을 통해 엔지니어링 계약자로부터 파이프 제작업체로 전달됩니다.
Spoolgen을 사용하면 배관 시스템의 설계와 전체 데이터 일관성이 보장됩니다.
전자 데이터의 정확한 흐름은 파이프의 데이터 오류 가능성을 크게 줄여 비용이 많이 드는 재작업을 방지하고 시간과 관련 비용을 절약시킵니다.

아이소메트릭에 제작 및 설치 정보 추가

배관 제작자는 자재 데이터를 다시 작성하거나 재입력할 필요 없이 전자 파이프라인 데이터 파일(IDF 또는 PCF)에 제작 및 시공 정보를 쉽게 추가할 수 있습니다.
스풀은 화면의 아이소메트릭 도면에 현장 용접 위치를 추가하여 정의됩니다.
그런 다음 Spoolgen은 현장에서 파이프 제작에 필요한 수량의 스풀 아이소메트릭을 자동으로 생성합니다.
전체 파이프에 대한 설치 아이소메트릭도 생성할 수 있으므로 스풀이 최종적으로 현장에 설치될 때 현장 활동을 지원합니다.

신속한 투자 수익 제공

Spoolgen은 세계 최고의 파이프 제작업체와 도면을 생성하는 EPC에서 널리 사용됩니다.
광범위한 글로벌 프로젝트 내에서 Spoolgen 활용을 통해 노동 시간, 제조 비용, 프로젝트 일정, 재작업 및 설치 오류 측면에서 정량화 가능한 절감 효과가 확인되었습니다.
Spoolgen은 강력한 재정적 절감 효과와 매우 빠른 투자 수익을 제공합니다.

모든 주요 플랜트 설계 시스템과 통합

배관 설계자는 모든 주요 3D 플랜트 설계 시스템(Intergraph Smart® 3D, PDS® 및 CADWorx®, Aveva PDMS, Bentley AutoPLANT 및 PlantSpace 포함)과 함께 Spoolgen을 사용할 수 있습니다.
EPC가 사용하는 시스템이 무엇이든 Spoolgen은 제작 및 설치에 필요한 아이소메트릭 도면을 제공할 수 있습니다.

Isogen 데이터가 없는 프로젝트

아이소메트릭을 PDF나 기타 하드 카피로만 사용할 수 있는 경우에도 Spoolgen을 사용하여 작업할 수 있습니다.
Spoolgen 라이센스를 구매하면 아이소메트릭을 빠르게 다시 그려 새로운 배관 아이소메트릭을 생성하는 데 사용되는 Hexagon Smart Isometrics 라이센스도 받게 됩니다.
다양한 플랜트 설계 시스템의 배관 사양 및 재료 카탈로그는 자동으로 스마트 아이소메트릭 형식으로 변환될 수 있으므로 종이 도면에서만 사용할 수 있는 배관 아이소메트릭을 스케치하고 전자 PCF를 생성할 수 있습니다.
이는 하드카피 프로젝트와 전자 프로젝트 모두에 동일한 작업 흐름을 사용할 수 있음을 의미합니다.

배관 데이터를 3D로 시각화

Spoolgen으로 가져온 파이프라인 데이터 파일(IDF/PCF)의 내용을 확장된 3D 대화형 모델로 표시합니다.
원하는 수의 파일을 동시에 시각화하여 전체 배관 시스템의 3D 모델을 생성할 수 있습니다.

다운스트림 IT 시스템과 배관 데이터 인터페이스

Spoolgen에서 생성된 배관 보고서 데이터를 자재 관리, 조달, 작업장 및 용접 관리 시스템, Hexagon Smart® Materials, Oracle, SAP®, Microsoft Excel® 또는 Access® 기반 또는 기타 레거시 시스템과 같은 거의 모든 다운스트림 IT 시스템과 연결할 수 있는 인터페이스를 제공합니다.

주요 특징들

플랜트 설계 시스템의 배관 아이소메트릭에 제작 및 시공 정보를 추가할 수 있습니다.

• 필요한 모든 아이소메트릭 도면과 재료 보고서 자동 생성
• 라인 목록, 스프레드 시트 또는 데이터베이스에서 데이터 가져오기
• 일반적인 작업을 자동화하기 위한 사용자 정의 스크립트 생성
• 화면에 현장 용접 위치를 추가하여 스풀 정의
• 개별 파이프라인 속성 데이터를 추가
• Smart 3D 및 PDS와 같은 주요 플랜트 설계 시스템에서 배관 데이터 가져오기
• AutoCAD, MicroStation 또는 SmartSketch® 형식의 도면 출력 파일 제공
• 엔지니어의 자체 배경 시트 사용 허용
• 스트링, 복합, 전체, 밸브 중앙 또는 엔드 등 다양한 치수 지정 옵션 제공
• 재료 제어, 용접 요약, 스풀 정보, 절단 목록, 인쇄된 BOM, 부품 추적성, 굽힘 제어, 도면 상호 참조 및 벌크 재료 목록을 포함한 선택적 출력 파일 지원
• ANSI, "A" 시리즈 또는 사용자 정의 크기를 준수하는 업계 표준 도면 크기 지원
• 클라이언트 파일의 모든 버전 저장을 통한 버전을 비교
• 클라이언트가 새로운 아이소메트릭을 발행시 로컬 변경 사항을 자동으로 통합
• 일관된 용접 및 스풀 번호 지정 유지
